高清大圖(第41輯):石材反打(上海第一例)
發布日期:2020-07-13來源:克三關

“我們身處建筑工業化發展的關鍵年代,每一天都是歷史,每一刻都值得記錄?!?/span>

——有感于《裝配式建筑對話》

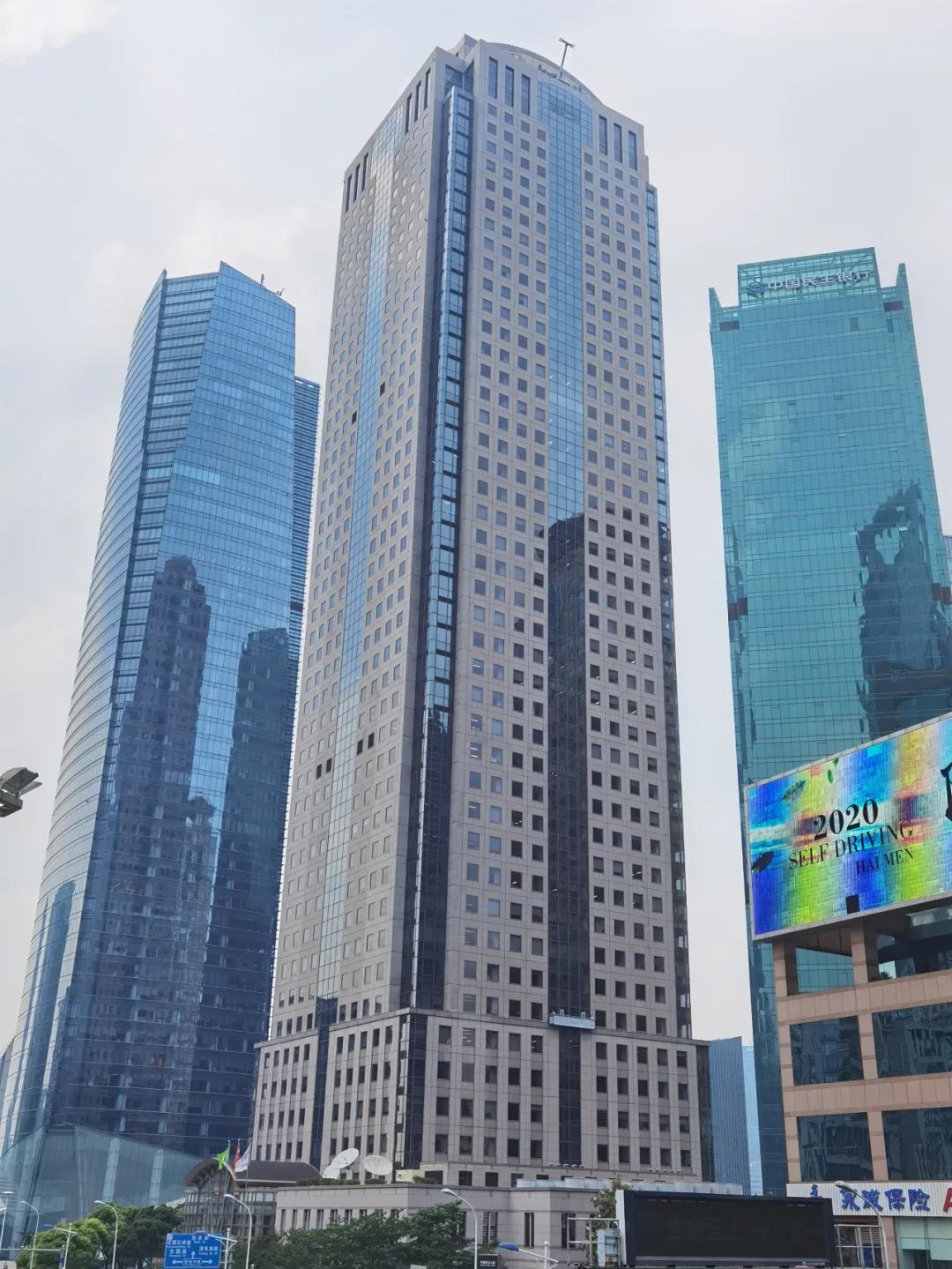

本篇主題——石材反打案例:上海森茂國際大廈(現名為恒生銀行大廈)。
本篇拍攝于2020年,竣工于1998年。

該項目位于上海市浦東新區陸家嘴金融貿易區,總建筑面積113,000平方米,標準層2140平方米;地下4層,地上46層;建筑最高高度203.2m,標準層層高3.9m。

地上結構為內筒外框勁性鋼筋混凝土結構(SRC結構),外墻采用PC掛板。

建設單位:上海森茂國際房地產開發有限公司

設計單位:日本JT聯合設計組

總承包商:中建二局三公司。?

建設時間:1995年9月25日開工挖土,1996年7月30日出正負零地面,1997年5月主體完工,1998年4月交付使用。

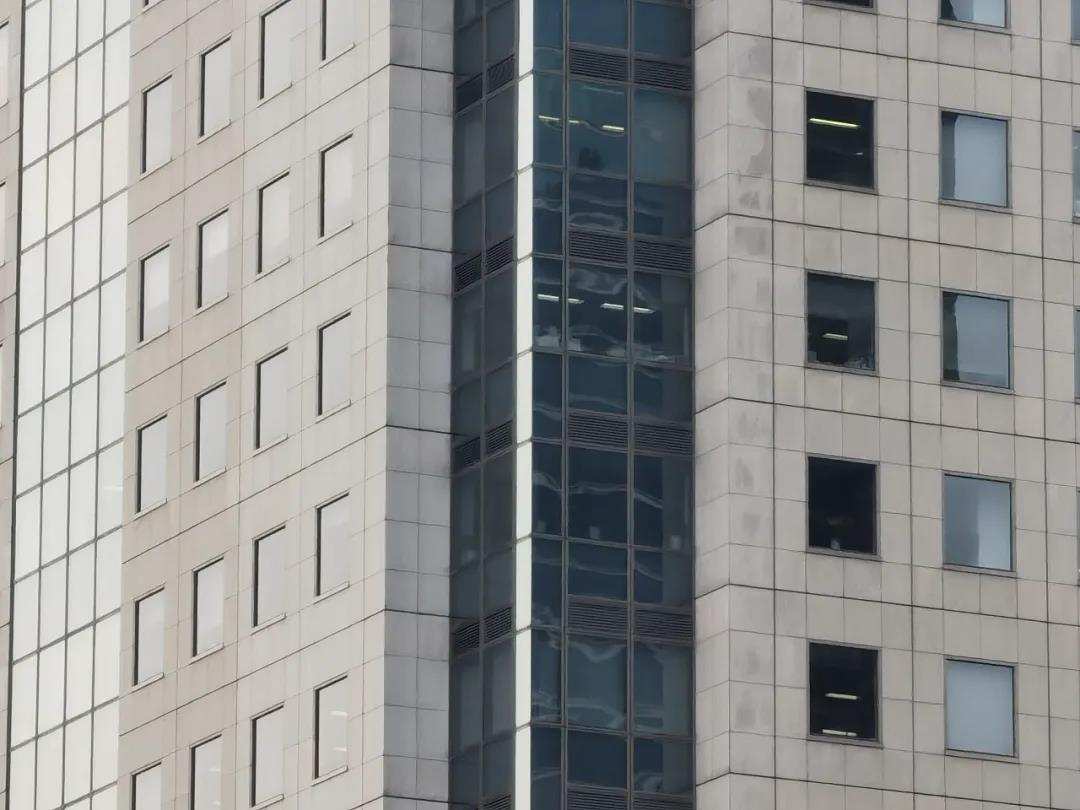

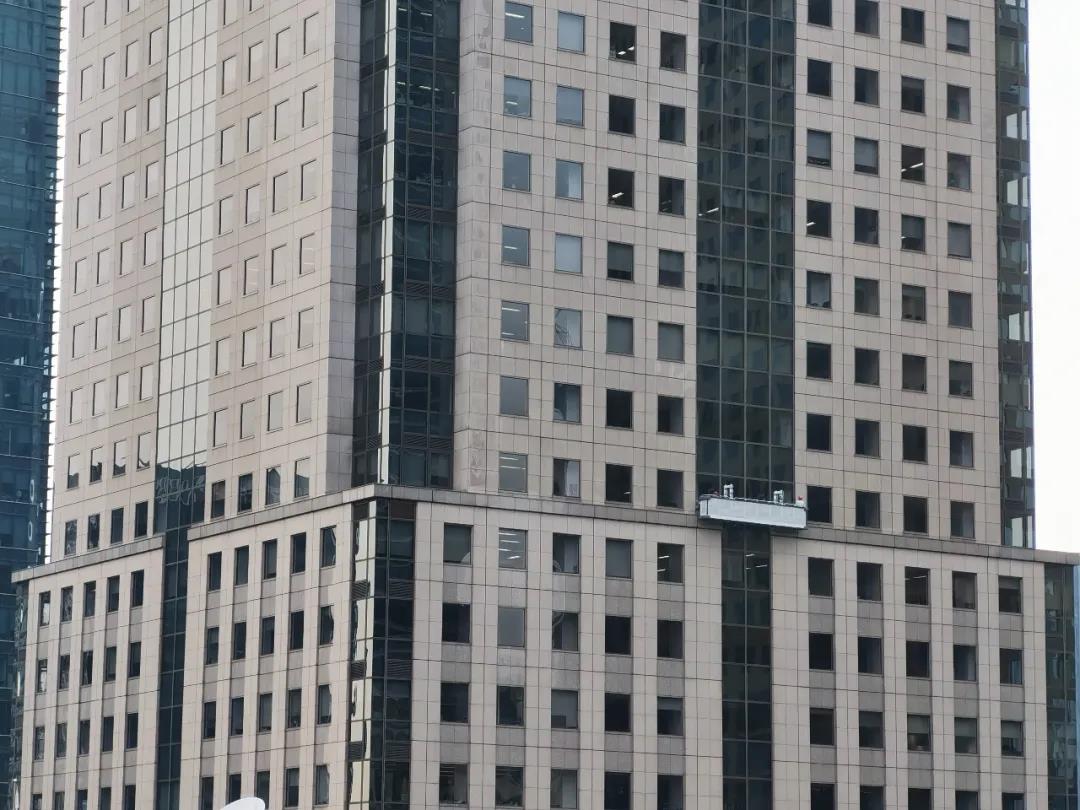

森茂大廈外墻面裝修全部采用PC掛板,共約1950塊,每塊重量一般的約5t,最重達7.5t。

PC掛板以鋼筋混凝土為襯板,磨光花崗巖為飾面板,在工廠制作成復合板,包括鋁合金窗、玻璃裝修等,再運到現場通過邊接節點,掛到鋼結構挑梁連接件上。

上下兩塊板接縫處做兩道密封防水,第一道在石板間,第二道在襯板間。

說明:系列展示內容并非全部、也非最優,歡迎企業或個人分享照片或經驗,讓我們的PPT更清晰,讓裝配式建筑被更多了解,被更好應用。
